产品详情

技术参数

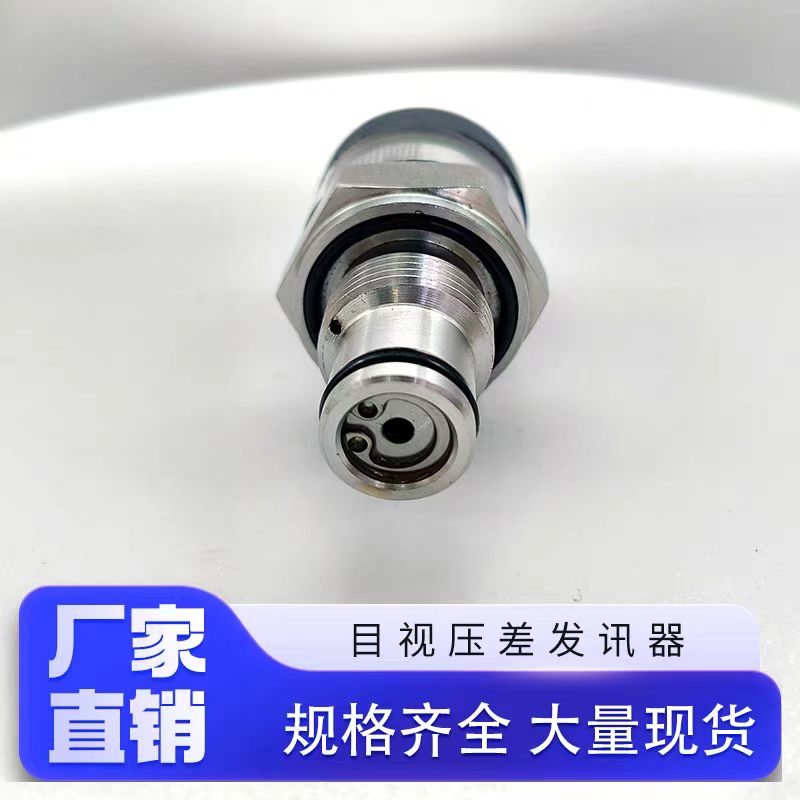

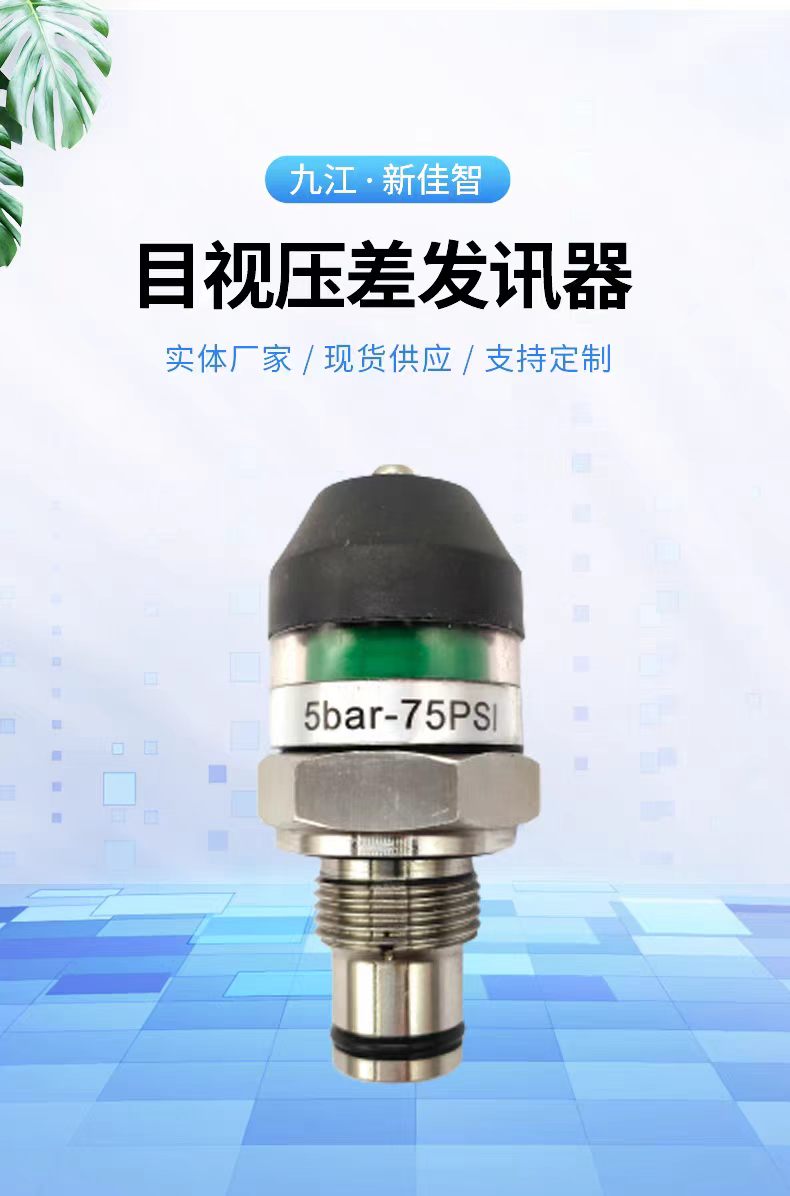

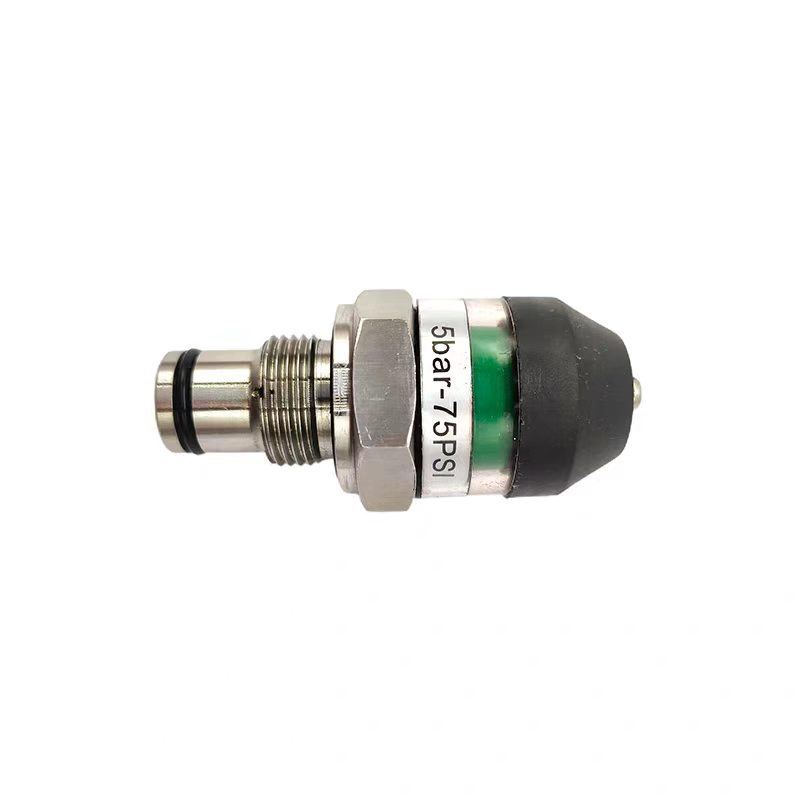

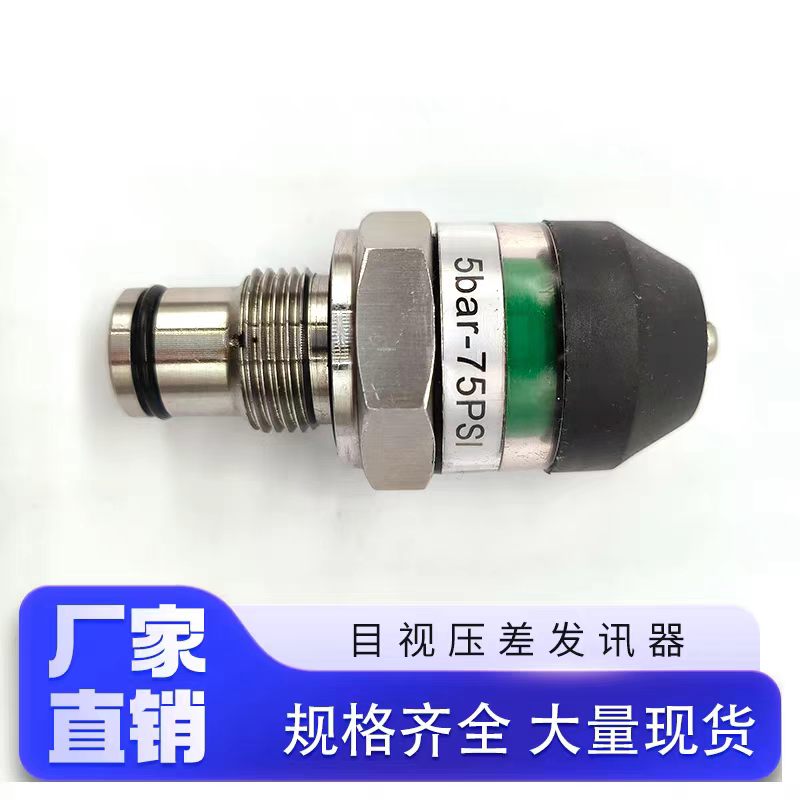

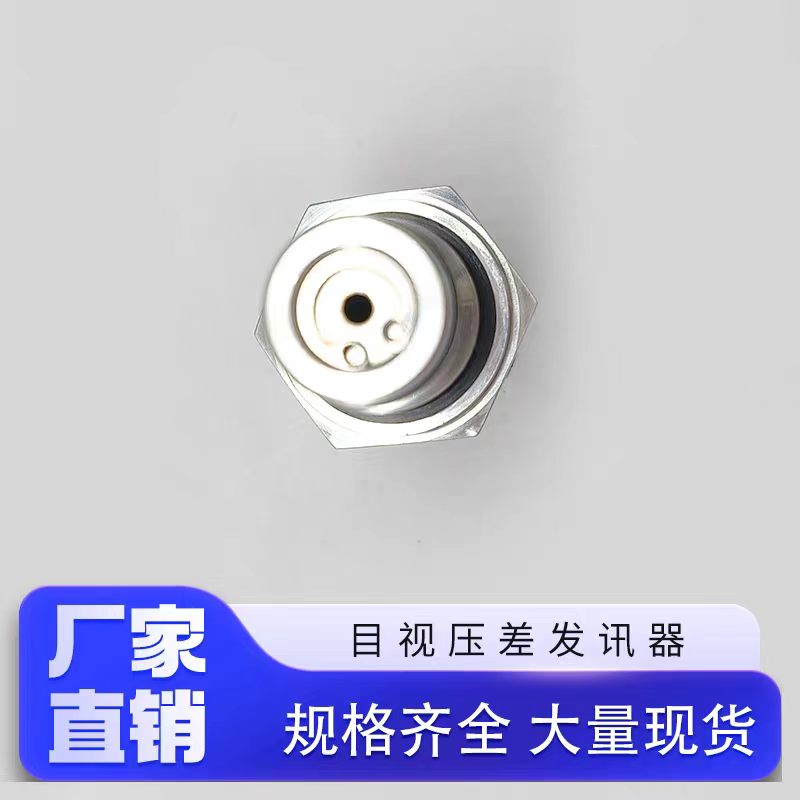

VM5D.O/-V式压差发讯器（G1/2''） VM5D.0/-V Visual differentail pressure indicator （G1/2''）

工作压力 Working Pressure： 至420bar

发讯值 Opening Pressure：1bar2bar4.3bar5bar8bar±10%bar可选

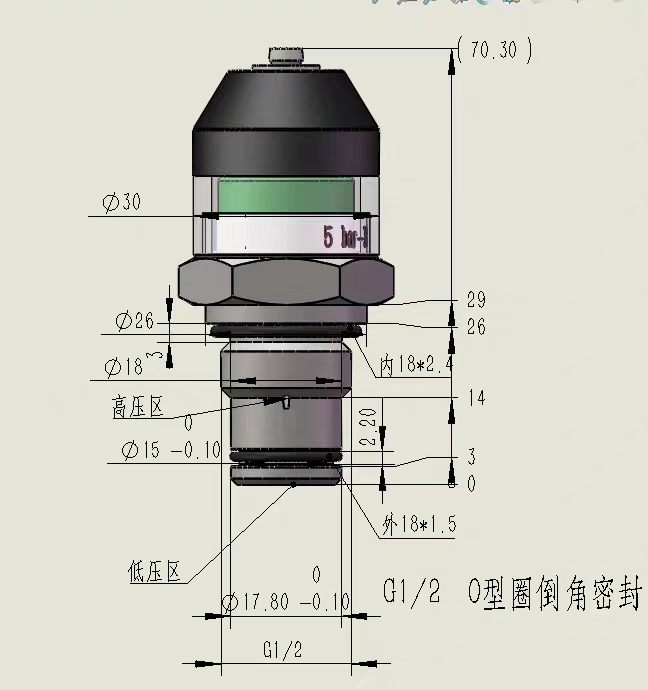

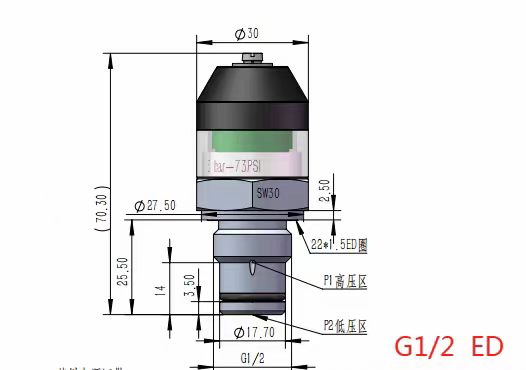

螺纹接口 Connection：G1/2''

密封件 Seal：NBR，-20℃~100℃

使用说明

压差发讯器工作原理: 当液压系统工作时, 过滤器中的滤芯因拦截系统中的污染物及杂质而逐渐堵塞, 过滤器的进出油口产生压差(即滤芯的压力损失) 。随着堵塞的程度严重,压差值增大; 高压端将活塞往低压端推进, 当滑移至发讯器的设定值时，通过发讯器内部磁电耦合作用, 使发讯器发出光电报警信号。目视式与目电式发讯器中的透明视窗中,白色变成红色; 提醒设备维护操作人员更换或清洗滤芯，确保设备系统的安全运行。

钢制壳体发讯器的安装扭矩大于或等于70N.m，有色金属壳体发讯器的安装扭矩大于或等于40N.m;电气连接: 松开DIN43650插头上的M3x30螺钉将其拨下，用小起子将插头中的接线座轻轻撬出，将电缆从插头上的塑料六角螺母孔中穿入, 按插头上的电气接线图接好电线端子并拧紧螺钉，然后将接线端子座按入插头壳内,然后插在发讯器的公插上,并拧紧M3x30螺钉, 后将插头上的塑料六角螺母拧紧锁住电缆。客户在安装与接线时，务必按电气接线图接线,否则会影响产品的正常工作性能。
